一、概述
SBNLD冷金属检测器主要用于冶金工业生产流水线现场，通过对工作运动位置的到位检测，输出一控制开关信号（接点或电平信号）从而起到自动控制开关作用。
冷金属检测器按发光光源可分为：可见红光型冷金属检测器和红外光型冷金属检测器、激光型冶金属检测器。

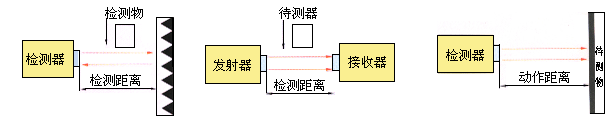

冷金属检测器按检测形式可分为：反馈反射型（T），对射型（X），直接反射型（Y） |
| 1.1
反馈反射型号(T) |
1.2 对射型 (X) |
1.3 直接反射型
(Y) |
 |
二、工作原理与特点
2.1 SBNLD-1检测器采用可能性见高高度红光半导体发光器作光源，经调制后发出一束平行红光，经光敏管接收放大后，输出一开关信号，安装调试方便，可在高温、潮湿等恶劣环境中使用。
2.2 SBNLD-2检测器采用不可见红外光导体激光器作光源，经调制后发一束平行光，经光敏管接收放大后，输出一开关信号，该检测器抗干扰能力强，作用距离远，可在高温、潮湿等恶劣环境中使用。 |
三、维护与保养 |
3.1
环境温度超过60℃时,使用场地应给检测器通水冷和风冷.水压一般为0.3Mpa。信号电缆要有良好的热屏蔽。
3.2
在板材生产线上使用时。当板材温度高于150℃时，检测器按装时应距生产线>2M以上。
3.3
检测器和反射镜应避免安装在环境光线变化强烈及有日光能直射或反射到的地方，以免产生误动作。
3.4
应保持检测器镜头和反射镜的清洁，当有积尘、雾气时应定期用擦镜纸擦拭，以保持检测器长期可靠工作。 |
|

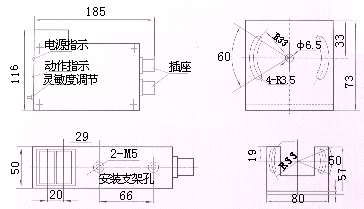

| 三、SBNLD外形尺寸及技术参数 |
|
|
| 外壳形式 |
方
形 |
| 工作电源 |
DC12V；DC24V；AC110V；AC220V |
| 工作温度 |
-25℃-
+70℃； |
| 检测形式 |
反馈反射型 （T） |
对射 （X） |
直接反射型
（Y） |
| 检测距离 |
6m |
15m |
≤1.2m |
输
出
形
式 |
接点 |
接点容量：AC250V/5A，DC30V/5A |
| 电
平 |
12V |
PNP
常开/常闭 |
负载电流：200mA |
| NPN
常开/常闭 |
负载电流：200mA |
| 24V |
PNP
常开/常闭 |
负载电流：200mA |
| NPN
常开/常闭 |
负载电流：200mA |
| 功耗 |
≤5W |
| 绝缘电阻 |
DC500V，20MΩ |
| 冷却水压力 |
〈0.3Mpa |
| 指示灯 |
接通电源指示：绿LDE亮, 有信号工作指示：
红LED亮
对冷指示；对准时10*LED红灯亮 |
| 抗光干扰 |
白炽灯10000LX |
| 响应时间 |
电平<2ms,
接点<20ms |
| 灵敏度 |
顺时针旋转,由低到高 |
| 保护 |
直流输入极性保护,
电平输出短路及过载保护 |
| 操作角度 |
俯仰角±45°, 方位角任意调节 |
| 外形尺寸 |
长*宽*高
185*116*73mm |
|
四、输出连接方式
|
| 4.1
电平输出 |
 |
 |
4.2接点输出 |
 |
 |
4.3连接件标准接线图 |
注:如有其它特殊要求, 请说明,
可定制。
|
五、订货须知 |
| 定货时应首先确定外形，电源电压和输出的信号，如果是电平，应告知是NPN还是PNP，是有钢常开还是常闭，最后在购货合同上注明。 |
|
|
|
|
