您现在的位置：冷热金属检测器-〉SBNLRD |
| |
|
|
产品说明 |
产品名称：冷热金属检测器(冷热金属检测器)
|
|
产品价格：
面议
|
一、型号定义：SBNLRD表示冷热金属，SBNLD表示冷金属，SBNRD表示热金属 |
| 功能 |
电 源 电 压 |
输 出 方 式 |
连接件 |
| 参数 |
交 流 |
直 流 |
延时 |
触点 |
电 平 |
输入输出共一个 |
输入输出分开各一个 |
| 110V |
220V |
12V |
24V |
0-5S |
常开
常闭 |
12V |
24V |
| PNP常开/常闭 |
NPN常开/常闭 |
PNP常开/常闭 |
NPN常开/常闭 |
| 代号 |
E11 |
E12 |
E13 |
E14 |
S |
C |
PA/PB |
NA/NB |
PA/PB |
NA/NB |
1 |
2 |
|
|
冷热金属检测器 |
| 二、概述 |
SBNLRD冷热金属检测器主要用于冶金工业生产流水线现场，通过对工件运动位置的到位检测，输出一控制开关信号（接点或电平信号）从而起到自动控制开关作用。
冷热金属检测形式可分为：反馈反射型（T），对射型（X）。
2.1
SBNLRD-1型检测器采用半导体激光器作光源，经调制后出可风红色激光，经光敏管接收放大后，输出一开关信号。该检测器抗干扰能力强，作用距离远，安装调试方便，可在潮湿、水雾、粉尘等恶劣环境中使用。但当环境温度超过70℃时，应加水冷却。
2.2
SBNLRD-2型检测器采用大功率半导体激光器作光源，经调制后发射一束红色激光，经光电管接收电路放大后，输出一控制信号。该检测器具有穿透能力强，抗干扰能力强，作用距离远的特点。可在潮湿、水雾、粉尘等恶劣环境中使用。该检测器的发射及接收部分分别由电路、光纤及光学镜头三部分组成。它把光学部分和电路部分分成两部分，用一束光纤把它们连接起来，这样的整件就可以承受温度较高的环境而不需要冷却系统。
2.3
SBNLRD-3型检测器受用可见高度红光半导体发光器作光源，经调制后发出一束平行红光，经光敏管接收放大后，输出一开关信号，安装调试方便，可在高温、潮湿等恶劣环境中使用。
2.4
SBNLRD-4型检测器采用不可见红外光半导体发光器作光源，经调制后发出一束平行光，经光敏管接收放大后，输出一开关信号。该检测器抗干扰能力强，作用距离远，可在高温、潮湿等恶劣环境中使用。 |
| 1.1反馈反射型 |
1.2对射型 |
|
|

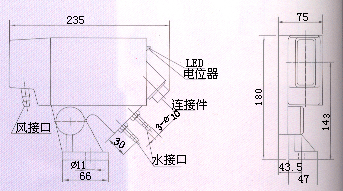

| 三、SBNLRD外形尺寸及技术参数 |
|
|
| 外壳形式 |
矩形（黄），带水冷，风冷 |
| 工作电源 |
DC12V；DC24V；AC110V；AC220V |
| 工作温度 |
-25℃- +70℃；有水冷、风冷时℃-
+120℃ |
| 检测形式 |
反馈反射型（T） |
对射型（X） |
| 检测距离 |
6m |
15m |
输
出
形
式 |
接点 |
接点容量：AC250V/5A，DC30V/5A |
| 电
平 |
12V |
PNP
常开/常闭 |
负载电流：200mA |
| NPN
常开/常闭 |
负载电流：200mA |
| 24V |
PNP
常开/常闭 |
负载电流：200mA |
| NPN
常开/常闭 |
负载电流：200mA |
| 功耗 |
〈5VA |
| 绝缘电阻 |
DC500V，〉=20MΩ |
| 冷却水压力 |
〈0.3Mpa |
| 指示灯 |
电源指示, 绿LDE亮,
有信号工作指示红LED亮 |
| 抗光干扰 |
电平<2ms,
接点<20ms |
| 响应时间 |
白炽灯10000LX |
| 灵敏度 |
顺时针旋转,由低到高 |
| 保护 |
直流输入极性保护,
电平输出短路及过载保护 |
| 操作角度 |
俯仰角±60°, 方位角任意调节 |
| 外形尺寸 |
长*宽*高
235*75*180mm |
|
四、输出连接方式
|
| 4.1 电平输出 |
 |
 |
4.2接点输出 |
 |
 |
4.3连接件标准接线图 |
注:如有其它特殊要求, 请说明,
可定制。
|
五、订货须知 |
| 定货时应首先确定外形，电源电压和输出的信号，如果是电平，应告知是NPN还是PNP，是有钢常开还是常闭，最后在购货合同上注明。 |
|
|
|
|
