产品名称：热金属检测器
|
产品型号：SBNRD-A
|
产品价格：
面议
|
一、概述
SBNRD系列热金属检测器主要用于冶金工业系统中，通过对红热高温工件的检测，判断工件的运动位置,输出一控制开关信号。
它具有以下特点: (1) 可在较恶劣的环境下工作
(如高温、潮湿、水雾，粉尘等恶劣环境中）。（2） 可长时连续可靠工作。 （3）
本检测器为电源、控制器、输出一体化，安装方便。 |
二、工作原理与特点
本检测器接收由高温物体放射出来的红外线，经光学部分进行聚集，直接成像到光敏器件，把光能转换成电信号，红电子线路处理，输出一组对应的开关信号（比如接点输出，电平推挽输出等）给控制机构，实现自动控制的目的。 |
三、型号及外形分类 |
| 3.1 SBNRD-A
外壳带水冷却套

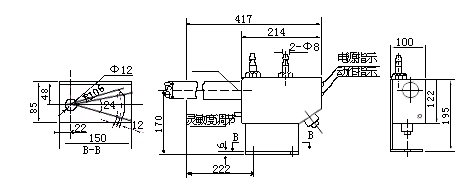

见产品图及图1 |
|
| 四、外形尺寸及技术参数 |
|
|
| 外壳形式 |
方形 |
| 工作电源 |
（DC12V；DC24V；AC110V；AC220V）±20% |
| 工作温度 |
-25℃- +70℃；有水冷时-25℃-
+120℃ |
| 检测距离 |
0.2-8M |
| 触点 (C) |
触点容量：AC250V/5A，DC30V/5A |
输
出
形
式 |
电
平 |
12V
|
PNP
常开/常闭 |
负载电流：200mA |
| NPN
常开/常闭 |
负载电流：200mA |
| 24V |
PNP
常开/常闭 |
负载电流：200mA |
| NPN
常开/常闭 |
负载电流：200mA |
延时
(S) |
0-5s |
| 自检 |
由外部开关控制 |
| 视场角度 |

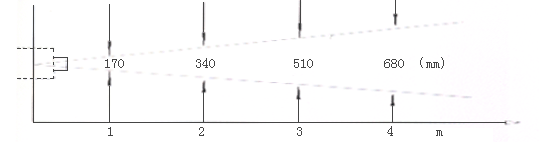

安装距离1M时,视场范围为φ170mm |
| 连接件 |
一个或二个(可选) |
| 功耗 |
<5W |
| 绝缘电阻 |
DC500V,
>=20MΩ |
| 灵敏度 |
顺时针旋转,
由低到高 |
| 保护 |
直流输入极性保护,
电平输出短路及过载保护 |
| 操作角度 |
方位角±12° , 俯仰角±17° |
| 机械指数 |
耐冲击:10GXYZ方向; 耐震动: 1GXYZ方向 |
|
五、安装
视场范围：
本检测器在现场安装时，可根据视场范围、坯料品种来设置距离，用目测法对准。
SBNRD系列热金属检测器均有一定的视场范围，对于任何一种SBNRD均应有保证被测物体移动范围在SBNRD的视场内。
视场范围如有特殊要求，可定制。 |
 |
| 六、附件使用及注意
6.1
光栅
为了使SBNRD能适合各种条件工作，配有四种光阑板（φ2、φ4、φ8、φ16），可用来改变视场范围的大小。
6.2
水接口
水接口是用来通冷却水的，在检测器安装周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。
6.3
风接口
检测器视场内有水汽、烟尘时，则入射能力减少，检测器灵敏度降低，设置时应尽量注意。为了防止这种现象，防尘筒的吹风接口应加上0.3Mpa压缩空气。
6.4
配线
（1）从检测器到电气室的电缆应尽量使用屏蔽电缆。
（2）检测器到控制室连接的电缆，要在200米以内，不可过长。
（3）电缆经过较高温度区时须采取安全防护措施。 |
| 七、输出接线
7.1
电平输出
电平输出采用PNP/NPN晶体管推挽输出，如图扬示，但同一时刻只能接一种负载。
电平输出的负载允许有两种形式：阻性负荷和感性负荷，能提供的最大负载电流为200mA。

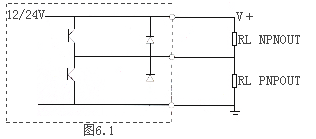

具体接线见图6.1 |
 |
7.2
接点输出
接点输出的输出级为继电器的接点，使用时注意，不要让负荷的最大工作电流超过接点容量所允许的电流量，负荷的功率也不得超过接点容量。
接点工作有两种方式：直流方式和交流方式，在两种方式下对负荷的性质末能加限制，可接入阻性负荷或感性负荷，但是这两种方式下使用略有不同，如图6.2.1所示，是直流方式的接线法，图6.2.2是交流方式的接线法。 |
 |
 |
在直流方式使用时，对于感性负载，应如图6.2.1虚线所示加接续流二级管，续流二级管选用0.5A，三倍以上负载电压。
在交流方式工作时，对感性负载，应如图6.2.2中所示，加接R、C吸收电话。
7.3 自检
电气插头中设有两根自检线，通过外部开关短接这两根线，使内部红外发光管点亮，即可实现自检功能。 |
八、自检
电气插头中设有两根自检线，通过外部开关短接这两根线，使内部红外发光管点亮，即可实现自检功能。
 |
九、标准接线图
|
十、订货须知
定货时应首先确定外形，电源电压和输出的信号，如果是电平，应告知是NPN还是PNP，是有钢常开还是常闭，最后在购货合同上注明。 |
|
注：如有其它特殊要求，请说明，可定制。 |
|
|
|
|
