温州施宾纳电气有限公司

　产品说明

产品名称：热金属检测器

产品型号：SBNRD-D

产品价格：面议

一、概述

SBNRD系列热金属检测器主要用于冶金工业系统中，通过对红热高温工件的检测，判断工件的运动位置,输出一控制开关信号。
它具有以下特点: (1) 可在较恶劣的环境下工作 (如高温、潮湿、水雾，粉尘等恶劣环境中）。（2）可长时连续可靠工作。（3）本检测器为电源、控制器、输出一体化，安装方便。

二、工作原理与特点

本检测器接收由高温物体放射出来的红外线，经光学部分进行聚集，直接成像到光敏器件，把光能转换成电信号，红电子线路处理，输出一组对应的开关信号（比如接点输出，电平推挽输出等）给控制机构，实现自动控制的目的。

三、型号及外形分类

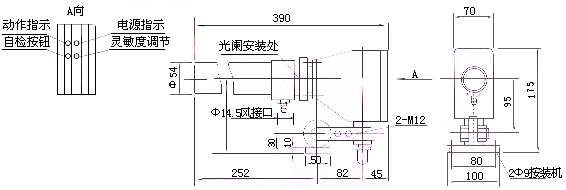

3.4 　SBNRD-D 外壳带风冷却套见下图及图1

四、外形尺寸及技术参数

图1

外壳形式				方形
工作电源				（DC12V；DC24V；AC110V；AC220V）±20%
工作温度				-25℃- +70℃；有风冷、水冷时-25℃- +120℃
检测温度				550℃-1400℃（普通型）300℃-1400℃（低温型）
检测距离				0.2-8M
指示灯				接通电源指示:绿LED亮;有信号工作指示:红LED亮

输出形式	接点 (C)			接点容量：AC250V/5A，DC30V/5A
	电平	12V	PNP 常开/常闭	负载电流：200mA
			NPN 常开/常闭	负载电流：200mA
		24V	PNP 常开/常闭	负载电流：200mA
			NPN 常开/常闭	负载电流：200mA
	延时 (S)			0-5s
自检				由外部开关控制
视场角度				安装距离1M时,视场范围为φ60mm
连接件				一个插头或内装接线柱
功耗				<5W
绝缘电阻				DC500V, >=20MΩ
响应时间				接点<20ms; 电平与隔离<2ms
灵敏度				顺时针旋转, 由低到高
保护				直流输入极性保护, 电平输出短路及过载保护
操作角度				方位角为任意调节 , 俯仰角±45°
机械指数				耐冲击:10G XYZ方向; 耐震动: 1G XYZ方向

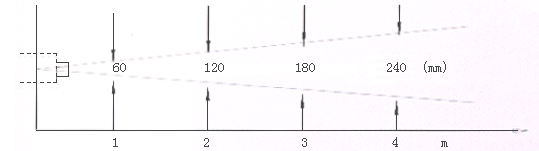

五、安装视场范围：本检测器在现场安装时，可根据视场范围、坯料品种来设置距离，用目测法对准。 SBNRD系列热金属检测器均有一定的视场范围，对于任何一种SBNRD均应有保证被测物体移动范围在SBNRD的视场内。视场范围如有特殊要求，可定制。

六、附件使用及注意 6.1 光栅为了使SBNRD能适合各种条件工作，配有四种光阑板（φ2、φ4、φ8、φ16），可用来改变视场范围的大小。 6.2 水接口水接口是用来通冷却水的，在检测器安装周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。 6.3 风接口检测器视场内有水汽、烟尘时，则入射能力减少，检测器灵敏度降低，设置时应尽量注意。为了防止这种现象，防尘筒的吹风接口应加上0.3Mpa压缩空气。 6.4 配线（1）从检测器到电气室的电缆应尽量使用屏蔽电缆。（2）检测器到控制室连接的电缆，要在200米以内，不可过长。（3）电缆经过较高温度区时须采取安全防护措施。

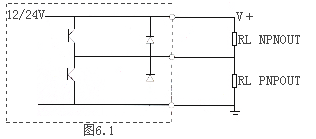

七、输出接线 7.1 电平输出电平输出采用PNP/NPN晶体管推挽输出，如图扬示，但同一时刻只能接一种负载。电平输出的负载允许有两种形式：阻性负荷和感性负荷，能提供的最大负载电流为200mA。具体接线见图6.1
7.2 接点输出接点输出的输出级为继电器的接点，使用时注意，不要让负荷的最大工作电流超过接点容量所允许的电流量，负荷的功率也不得超过接点容量。接点工作有两种方式：直流方式和交流方式，在两种方式下对负荷的性质末能加限制，可接入阻性负荷或感性负荷，但是这两种方式下使用略有不同，如图6.2.1所示，是直流方式的接线法，图6.2.2是交流方式的接线法。

在直流方式使用时，对于感性负载，应如图6.2.1虚线所示加接续流二级管，续流二级管选用0.5A，三倍以上负载电压。在交流方式工作时，对感性负载，应如图6.2.2中所示，加接R、C吸收电话。 7.3 自检电气插头中设有两根自检线，通过外部开关短接这两根线，使内部红外发光管点亮，即可实现自检功能。
八、自检电气插头中设有两根自检线，通过外部开关短接这两根线，使内部红外发光管点亮，即可实现自检功能。	九、标准接线图
十、订货须知定货时应首先确定外形，电源电压和输出的信号，如果是电平，应告知是NPN还是PNP，是有钢常开还是常闭，最后在购货合同上注明。
注：如有其它特殊要求，请说明，可定制。
