一、概 述

本检测器用于输煤系统中溜槽发生堵塞时的检测，并可提供报警或停机信号，也可与振动电机连接，用于排除堵塞故障。
二、技术参数
1、使用环境条件
a. 环境温度-20℃+60℃
b. 相对温度不大于85%
2、主要参数见下表

三、结构特点
1、本检测器采用侧压活门结构，故障排除后，压簧的推力使活门自动复位；
2、机内选用进口行程开关，动作灵敏、可靠性高；

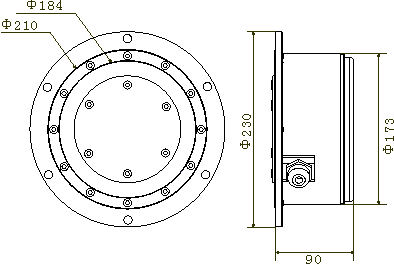

3、外形尺寸小，便于安装。结构与外形参见图1
四、工作原理
该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料必须挤压活动门，并使之偏移而启动行程开关，发生告警或停机信号。排除故障后，活动门在压簧作用下自动复位。
五、安装调整
1、参见图，在溜槽侧壁适当位置开一长方孔。
2、检测器底板贴焊在侧壁开口处；
注：选择安装位置应避开物料的直接冲击。
六、接线方法
本机出厂时已配接3芯橡套电缆，长2m。芯线上配有线号。
七、维护保养
1、定期检验行程开关启动是否灵活；
2、活动门处的橡胶板若老化时应及时换。
